Solar-Montagesystem

Als Kernträger von Solarsystemen ist das Solar-Montagesystem Befestigt PV-Module, passt die Winkel für eine optimale Lichtabsorption an und bietet Schutz über den gesamten Lebenszyklus. Es vereint starke Geländeanpassungsfähigkeit, hohe Stabilität und Wetterbeständigkeit und deckt Tracking-, flexible und feste Typen ab. Es eignet sich für Berge, Wüsten, Gewässer usw., steigert die Stromerzeugung um bis zu 25 % und hat eine Lebensdauer von ≥25 Jahren gemäß IEC 62714.

Dokument-Nr.: SMS-2025-V1.0

Versionsstatus: Aktuell und gültig

Anwendungsbereich: Beschaffung von PV-Kraftwerken, technische Kommunikation, Projektausschreibung

Kernproduktserie

Durch den modularen Aufbau passt die Produktmatrix zu allen Szenarien. Die Kernparameter sind wie folgt:

1. Tracking-Montagesystem

Aktive Solarnachführung passt die Modulwinkel in Echtzeit an, mit einer um 15–25 % höheren Lichtausnutzung als feste Systeme, ideal für große PV-Anlagen mit offenem Gelände.

Produktmodell	Kernfunktionen	Tracking-Genauigkeit	Anwendbares Gelände	Extremer Wetterschutz
ESEEK-Steady	Patentierte Wind-/Schneebeständigkeit, Doppelantrieb	±0,3°	Einfach, Gobi	Windstärke 12, 50 cm Schneelast
ESEEK-Zwillinge	Intelligente Verknüpfung, Hanganpassung	±0,5°	Leichte Steigung (≤30°), hügelig	Windstärke 11, 40 cm Schneelast
ESEEK-Strider	15 m Spannweite, 60 % weniger Pfahlgründung	±0,3°	Große Ebene, Wattfläche	Windstärke 12, 30 cm Schneelast
ESEEK-Kletterer	Geländeanpassungsfähig, keine Erdarbeiten	±0,5°	Berg (≤45°), Schlucht	Windstärke 11, 60 cm Schneelast

2. Flexibles Montagesystem

Die hochfeste Stahlseilstruktur überwindet Geländegrenzen und eignet sich für ergänzende Projekte. Die Landnutzungsrate steigt um über 30 %.

Produktmodell	Kernfunktionen	Spannenbereich	Korrosionsbeständigkeit	Typische Anwendungen
Honsine-2Kabel	Leicht, ≥200㎡ Abdeckung	10-25m	Verzinkt (≥65μm)	Berg, Teich, Fischerei-Solar
Honsine-3Kabel	Dreieckige Struktur, 40 % bessere Windbeständigkeit	15-30m	Zn-Al-Mg (≥80μm)	Wüste, Salznebelgebiet an der Küste

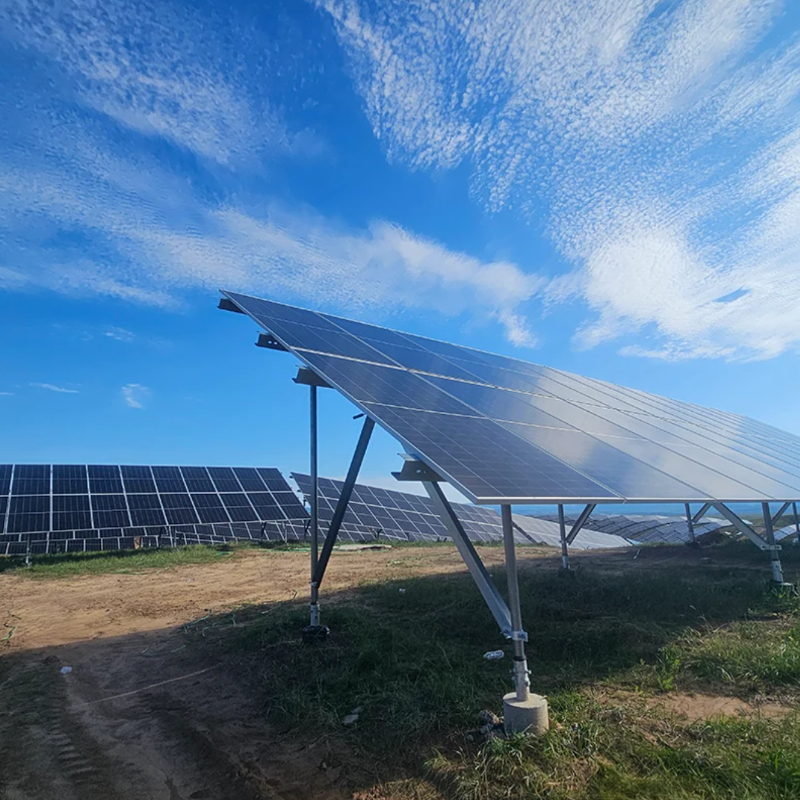

3. Festes Montagesystem

Ausgereiftes Rohrturmdesign, ausgewogene Stabilität und Kosten. Die Installationseffizienz ist 20 % höher als bei herkömmlichen Halterungen und eignet sich für verteilte Projekte.

Produkttyp	Installationswinkel	Tragfähig	Kernvorteile	Anwendbare Szenarien
Einspaltig behoben	20°-45° (benutzerdefiniert)	≤60kg/Modul	Schnelle Installation, 30 % kürzere Bauzeit	Dachverteilt, kleine Bodenanlage
Doppelspaltig behoben	20°-60° (benutzerdefiniert)	≤120 kg/Modul	Stark tragend, stabil	Große Bodenpflanze, schneegefährdetes Gebiet

Grundlegende technische Spezifikationen

1. Grundmaterial und Korrosionsschutzleistung

Hauptstruktur: Q235/Q355-Stahl, Streckgrenze ≥235 MPa

Korrosionsschutz: Feuerverzinkung (≥65μm); Zn-Al-Mg (≥80 μm für raue Bereiche), Salzsprühlebensdauer ≥5000 Stunden

Anschlüsse: Bolzen aus Edelstahl 304 mit Muttern, die sich nicht lösen

2. Mechanische Leistungsindikatoren

Leistungselement	Tracking-System	Flexibles System	Festes System
Längslager	≥1,0 kN	≥0,8 kN	≥0,6 kN
Querlager	≥8,7 kN	≥7,5 kN	≥6,0 kN
Vertikales Lager	≥8,5 kN	≥7,0 kN	≥5,5 kN
Windwiderstand	≤Stufe 12	≤Stufe 11	≤Stufe 12
Schneelast	≥50kg/㎡	≥40kg/㎡	≥60kg/㎡

3. Kontroll- und Energieverbrauchsindikatoren (nur Trackingsystem)

Steuerung: Aktives Tracking (Lichtsensor + GPS), Standby-Modus bei schlechtem Wetter

Energieverbrauch: ≤0,1 % der Modulstromerzeugung täglich

Schutz: Überstrom, Begrenzung, Power-Off-Reset; Windschutzscheibe bei extremen Wetterbedingungen

Kern-Wettbewerbsvorteile

Anpassungsfähigkeit an alle Szenarien: Deckt mehr als 95 % PV-Szenarien ab und senkt die Geländekosten um 30–50 %.

Effiziente Stromerzeugung: Tracking-Systeme steigern die Jahresproduktion um 15–25 %

Langfristige Sicherheit: ≥25 Jahre Lebensdauer, entspricht der Lebensdauer von PV-Modulen

Kostengünstig: 10–15 % niedrigere Gesamtkosten als vergleichbare Anbieter

Green Compliance: Blei-/cadmiumfrei, erfüllt REACH/RoHS, kein Abwasser

Typische Anwendungsszenarien und -fälle

Szenario	Empfohlenes Produkt	Kernwert	Fallausschnitt

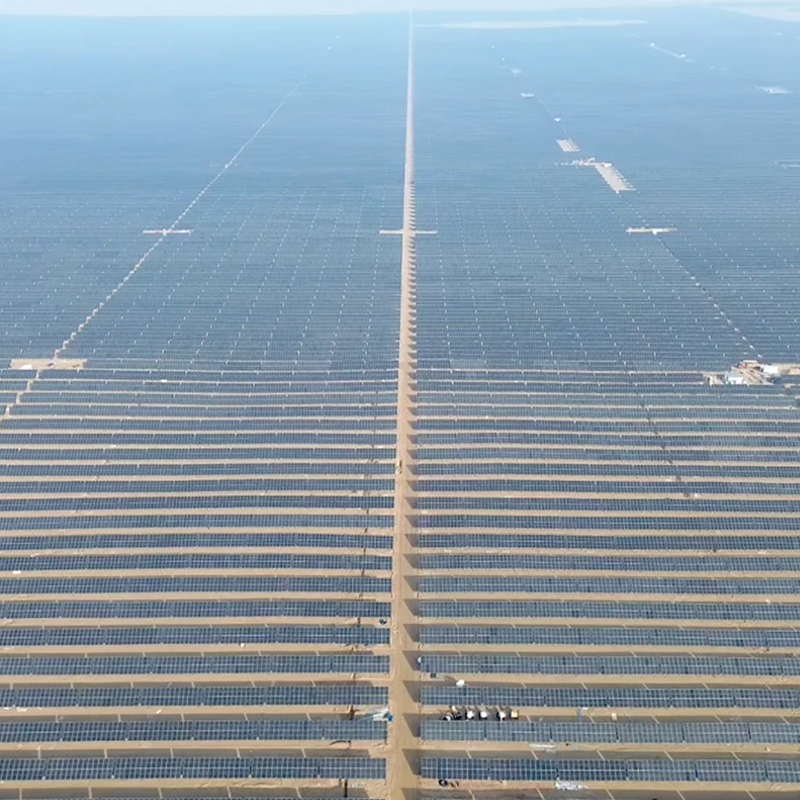

Große Ebene	ESEEK-Strider	Kostensparend, hohe Effizienz	Innere Mongolei 500 MW, 8 % mehr Leistung

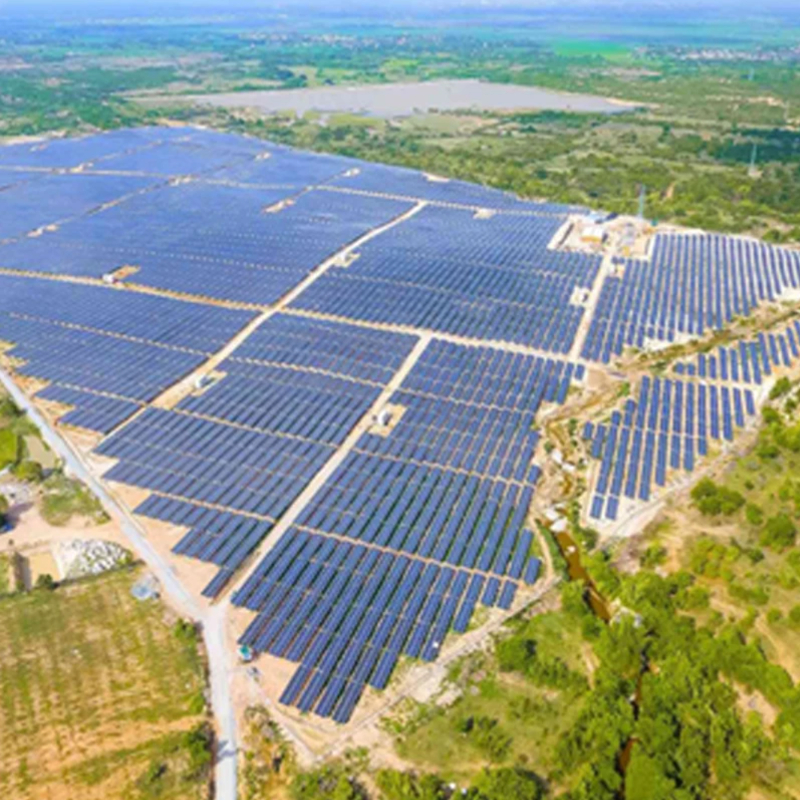

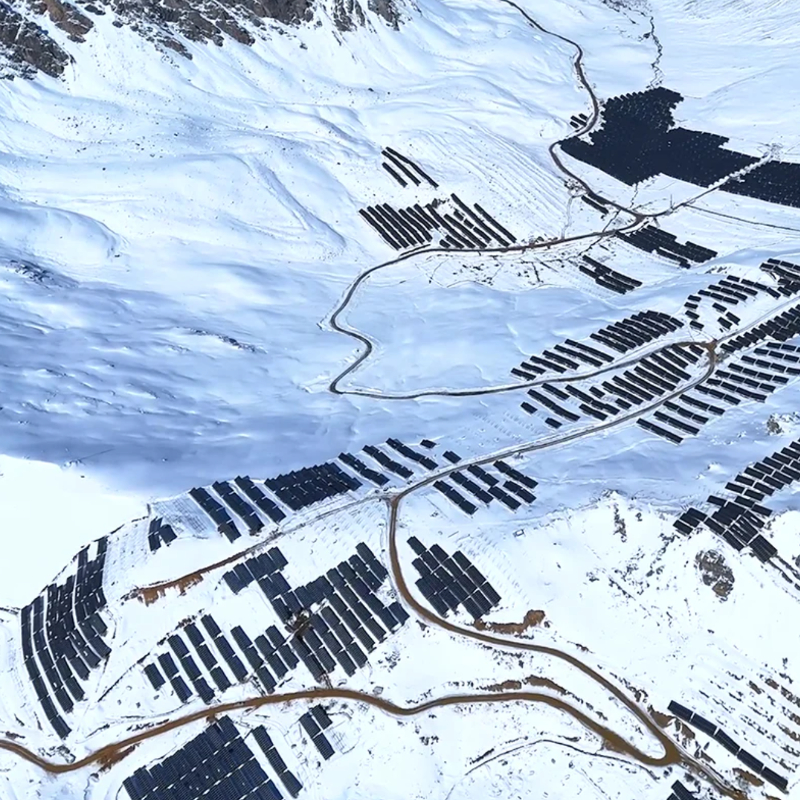

Berg/Hügelig	ESEEK-Climber, Honsine-2Cable	Geländeadaptiv	Yunnan 200 MW, 40 % höhere Auslastung
Fischerei-Solar	Honsine-2Kabel	Wasserfläche mit doppeltem Verwendungszweck	Jiangsu 100 MW, 100 % Wassernutzung
Küstengebiet	Honsine-3Kabel	Beständigkeit gegen Salzsprühnebel	Fujian 50 MW, 5 Jahre stabiler Betrieb
Dach-PV	Einspaltig behoben	Schnell, dachschonend	Zhejiang 10 MW, 25 % kürzere Bauzeit

Qualitätssicherung und Serviceverpflichtung

1. Qualitätskontrollsystem

ISO 9001 zertifiziert. Vollständige Qualitätskontrolle; Für jede Charge liegt ein Testbericht gemäß IEC 62714 vor.

2. Maßgeschneiderte Dienstleistungen

Parameteranpassung: Winkel, Größe basierend auf Projekt/Modul

Prozessanpassung: Verbesserter Korrosionsschutz für raue Umgebungen

Serviceanpassung: Vor-Ort-Beratung, Schulung, Wartung

3. Verpflichtung zum Kundendienst

10 Jahre Garantie, lebenslange strukturelle Wartung. 24h-Reaktion, 48h vor Ort; Regelmäßige Inspektionen gewährleisten einen stabilen Betrieb.

Verpackung, Transport und Lagerung

Verpackung: Wasserdichte Folie + Palette, Puffer für gefährdete Teile

Transport: Vermeiden Sie Regen/Zusammenstöße; Keine Vermischung mit ätzenden Stoffen

Lagerung: Trocken, belüftet; ≥10 cm anheben, um Rost zu verhindern
